پردازشگر سیگنالهای دیجیتالDIGITAL SIGNAL PROCESSOR  یا به زبان اختصاری DSP  برای پردازش سیگنال های ورودی بر اساس الگوریتم ها و پچ های تعریف شده مورد استفاده می باشد. این پردازنده از تعداد زیادی ریز پردازنده و مدارهای الکترونیکی تشکیل گشته است.

سیگنال دیجیتال چیست و چه کاربردهایی دارد؟

سیگنال دیجیتال به سیگنالی گفته میشود که در بازه زمانی خاص هم در زمان و مقدار ایجاد شود. تفاوت سیگنال دیجیتال و آنالوگ در میزان محدوده پارامترهای تعریف شده می باشد. در زبانی ساده تر می توان به تعدادی الگوریتم که از صفر و یک شکل گرفته است سیگنال دیجیتال گفت. این مقادیر با توجه به دستورات می توانند متفاوت و متغییر باشند. که در اصطلاح به این اتفاق کدینگ گفته میشود.

مدیریت بلندگو یا DSP در سیستم های صوت حرفه ای برای انتقال و تفکیک سیگنال سیستم بسیار کاربردی می باشد. پروسسورها برای سیستم ها و کاربری های مختلف طراحی شده اند. کمپانیDAS AUDIO  با توجه به نیازها و سیستم های صوتی روز دنیا اقدام به طراحی و تولید پردازشگرهایی با توان و ورودی های مختلف نموده است. مدیریت بلندگو برای ایجاد صداهایی به صورت حرفه ای و تفکیک شده مورد استفاده هستند. با تولید پروسسور ها تحولی بزرگ در عرصه صنعت صوت ایجاد شده است.

برای مثال در این زمینه می توان گفت که لاین یک در DSP4080  برای ست لایت، لاین دوم برای ساب ووفر و لاین سوم برای میدرنج یا مید فرکانسی اختصاص می یابد. از ویژگی های منحصر به فرد DAS DSP 4080  می توان به ورودی های با تعداد بالای آن اشاره نمود که این مقدار برای یک مدیریت بلندگو تعداد بالایی به شمار می اید. همچنین دارای ورودی هایی با پورتRS 232 , RS 485  می باشد که برای برنامه ریزی و گرفتن برنامه از طریق نرم افزارها مورد استفاده می باشند.

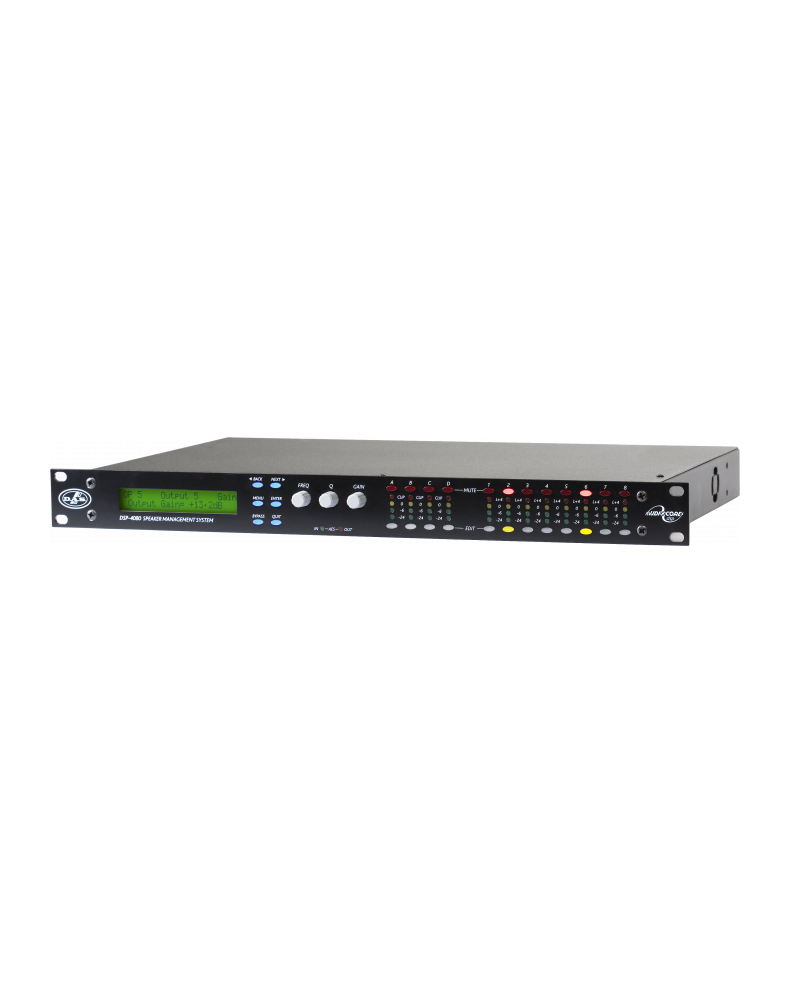

لاین های ورودی در مدیریت بلندگو داس 4080  دارای GAIN  و تقویت کننده به صورت مجزا می باشد. در قسمت جلویی دستگاه برای نمایش هرگین به صورت مجزا چراغ نشانگر با علامت A,B,C,D  نمایش داده میشود. هر کدام از این لاین ها دارای کلید انتخابSELECT  و کلید قطع صداMUTE  می باشند. لاین های مجزا در این پروسسور دارای میتر برای نشان دادن میزان سیگنال ورودی میباشند.

خروجی های طراحی شده در پروسسور داس 4080 هر کدام دارای چراغ های ال ای دی برای نمایش و همچنین دارای9 FULL BAND  مجزا پارامتریک و کلید انتخاب و قطع صدا می باشند. نمایشگر گرافیکی در قسمت جلویی دستگاه برای راه اندازی و سهولت در اجرا، برنامه نویسی، استفاده آسان تر از منو و اعمال تغییرات آسان تر طراحی شده است.

CMRR به معنی عامیانه به میزان نسبت حذف مد مشترک، در حالت انجام و علمی نسبت تقویت مد تفاضلی، به تقویت مد مشترک می گویند. COMMON MODE REJECTION RATIO مخففCMRR  بوده، هر چه مقدار آن بالاتر باشد عملکرد بهتری از دستگاه را در اختیار خواهید داشت. مد مشترک به معنی سیگنالی در اندازه و فاز یکسان به ورودی های تقویت کننده را گویند. مقدارCMRR  در مدیریت بلندگو داسDSP 4080  برابر با کمتر از 65 دسیبل در فرکانس50 هرتز تا10 کیلوهرتز میباشد. این مقدار نشان دهنده پردازش بالای دستگاه و عملکرد بهتر پروسسور می باشد.

مقدار پاسخ فرکانسی در DAS AUDIO DSP 4080  از 40 هرتز تا 20 کیلو هرتز گسترش می یابد. میزان سرعت  نمونه برداری  SAMPLING RATE  برابر 96 کیلوهرتز می باشد. میزان فیلترینگ کراس اور در مدیریت بلندگو DSP 4080 تا 48 دسیبل متغییر است.

بالاترین مقدار DELAY در دستگاه پردازش دیجیتال DSP 4080 برابر650 دسیبل و بالاترین میزان صدای خروجی 20+DBM در 600 اهم می باشد. مقدار تقویت کننده خروجی GAIN در پروسسورDSP 4080  برابر 15+ دسیبل تا 40- دسیبل به صورت چرخشی است. محدوده راه اندازی برای این مدیریت بلندگو 60-240 VGA می باشد.

ابعاد و اندازه در پردازنده دیجیتال D.A.S AUDIO DSP 4080  برابر عرض 482 میلیمتر، ارتفاع 44 میلمتر، عمق 300 میلیمتر و وزن خالص بدون در نظر گرفتن کارتن برابر 3.3 کیلوگرم است.

ویژگی های ظاهری پردازنده دیجیتال(مدیریت بلندگو) داس مدل DAS AUDIO DSP 4080

• بدنه فلزی مشکی رنگ
• اتصال از طریق پورت  RS 232  برای پیجینگ
• قابل اتصال به نرم افزار و سهولت در نصب و راه اندازی
• اشغال یک رک و حالت رک مونت
• دارای 9 فول باند پارامتریک در قسمت خروجی
• دارای ریموت کنترل و استفاده از نرم افزار DAS NET
• فیلتر کراس اوور تا 48 دسیبل
• دارای GAIN مجزا برای خروجی و ورودی ها

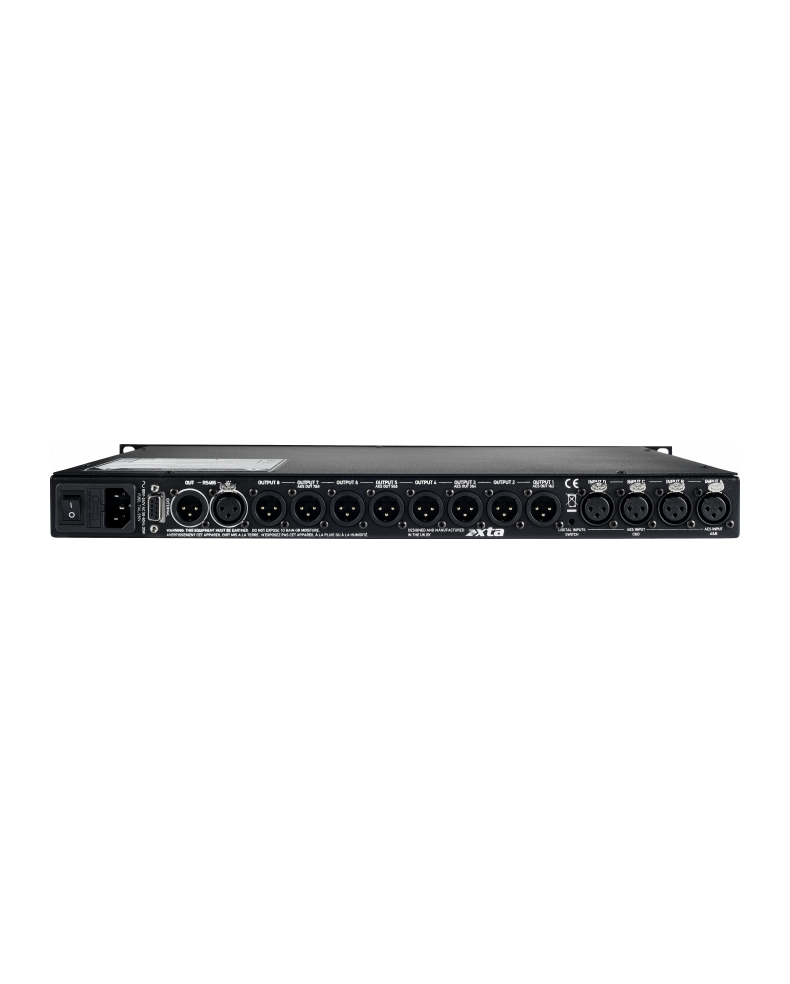

• دارای چهار ورودی با کانکتور هایXLR  نصبی
• دارای هشت خروجی با کانکتور XLR
• ابعاد و وزن : عرض 482 میلیمتر، ارتفاع 44 میلمتر، عمق 300 میلیمتر و وزن 3.3 کیلوگرم

ویژگی های فنی پردازشگر دیجیتال(پروسسور) داس مدل DAS AUDIO DSP 4080

• پروسسور دیجیتال
• پاسخ فرکانسی از 20 هرتز تا 20 کیلو هرتز
• CMRR : > 65dB, 50 Hz to 10 kHz
• میزان سرعت پردازش و نمونه برداری تا 96 کیلو هرتز
• ماکزیمم DELAY  برابر 650MS
• بالاترین میزان سطح خروجی برابر +20 DBM INTO 600 OHMS

خدمات پس از فروش، گارانتی و تعمیرات

پروسسورDAS AUDIO DSP 4080 ساخت کشور اسپانیا بوده و توسط مهندسان کمپانیDAS AUDIO طراحی و روانه بازار گشته است. کلیه محصولات کمپانی داس دارای یکسال گارانتی و دو سال خدمات پس از فروش می باشند. جهت خریدDSP 4080  میتوانید با مشاوران حرفه ای ما در سایت SIMASOT.COM در ارتباط باشید. شرکت سیما صوت ایرانیان نمایندگی رسمیDAS AUDIO  در ایران می باشد. سیما صوت ایرانیان در زمینه تجهیز سالن کنفرانس، سالن امفی تئاتر و سالن های همایش فعالیت داشته و به مشاوره، طراحی و اجرا در این زمینه می پردازد.

پروسسور دیجیتالDSP 4080  داس در ایران توسط نمایندگی رسمی (سیما صوت ایرانیان) در بسته بندی اولیه کارخانه همراه با کاتالوگ و شماره سریال، پارت نامبر، کابل برق و هلوگرام به فروش می رسد. تعمیرات کلیه سیستم های صوتی در دفتر مرکزی شرکت توسط کادری مجرب و اموزش دیده صورت می پذیرد.
